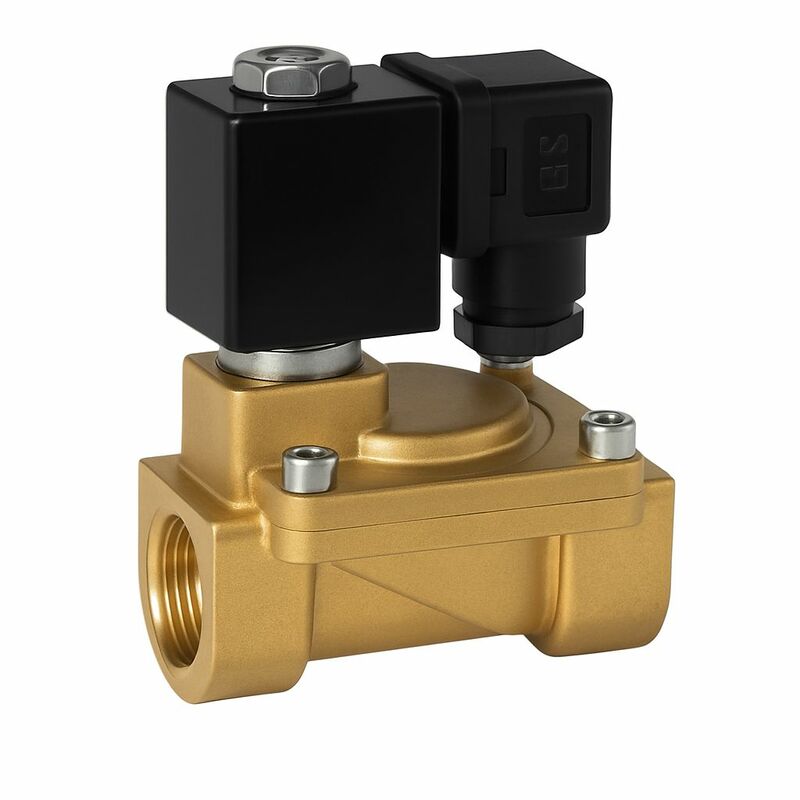

Электромагнитный клапан — это электромеханическое устройство, предназначенное для автоматического управления потоком жидкости или газа в трубопроводной системе. Он открывает или перекрывает поток среды под действием электромагнитного поля, создаваемого при подаче напряжения на обмотку. Такие клапаны широко применяются в водоснабжении, отоплении, системах сжатого воздуха, автоматизации технологических процессов, в медицине, сельском хозяйстве и автомобильной промышленности.
Основное преимущество — высокая скорость срабатывания, надежность, компактность и возможность дистанционного управления.
Принцип работы и конструкция электромагнитного клапана
Конструкция электромагнитного клапана состоит из следующих основных элементов:
- Корпус (обычно из латуни, нержавеющей стали или пластика),
- Катушка (соленоид),
- Якорь (подвижный сердечник),
- Возвратная пружина,
- Уплотнительные элементы (мембрана или плунжер).
При подаче напряжения на катушку создается магнитное поле, которое втягивает якорь, открывая проход для среды. При отключении напряжения возвратная пружина возвращает якорь в исходное положение, перекрывая поток.
Различают два основных типа по принципу действия:
-
Клапаны прямого действия
В этом типе клапанов магнитная сила непосредственно поднимает запорный элемент. Они не зависят от давления среды и могут работать даже при нулевом перепаде давления. Подходят для малых диаметров и невысоких расходов.
-
Клапаны непрямого (пилотного) действия
Работают за счет давления самой среды. Соленоид открывает управляющее отверстие, и за счёт разницы давления клапан открывается или закрывается. Такие устройства эффективны на больших потоках и диаметрах, но требуют минимального перепада давления для работы.
Типы электромагнитных клапанов и их особенности
Существуют различные виды электромагнитных клапанов в зависимости от среды, конструкции и режима работы. Вот основные:
По типу питания:
- Постоянного тока (DC) — точнее управляются, но требуют стабилизированного питания.
- Переменного тока (AC) — проще в подключении, но более шумны.
- По функциональности:
- Нормально закрытые (NC) — открываются при подаче напряжения.
- Нормально открытые (NO) — закрываются при подаче напряжения.
По способу управления:
- С ручным дублером,
- С таймером или контроллером,
- С возможностью удалённого управления.
В отдельных случаях, особенно в системах с редким переключением, актуален бистабильный электромагнитный клапан. Он сохраняет своё положение даже при отключении питания, что позволяет экономить электроэнергию и повышает надёжность работы автономных установок.
Устройство клапана также может включать в себя ручной дублер, защитный фильтр или таймер отключения. Материал исполнения подбирается в зависимости от среды: латунь, нержавеющая сталь, полимеры.
Рекомендации по подбору электромагнитного клапана
Перед тем как электромагнитный клапан купить, важно определить условия эксплуатации:
- Тип среды — вязкость, агрессивность, загрязнённость.
- Давление и температура — рабочий диапазон должен соответствовать параметрам системы.
- Диаметр условного прохода (DN) — влияет на пропускную способность.
- Принцип действия — прямой или непрямой, в зависимости от давления и расхода.
- Материал корпуса и уплотнений — латунь, сталь, пластик, тефлон, EPDM.
- Тип питания и напряжение — 12V, 24V, 220V, AC или DC.
- Класс защиты — особенно важно в уличных и промышленных условиях (IP65 и выше).
